SWP-B 壁挂式大屏幕显示控制仪采用微处理器进行控制运算，可对各种非线性输入信号进行精度较高的线性矫正测量，显示屏采用高
度亮、大尺寸 LED 数码管。
SWP-B 壁挂式大屏幕显示控制仪，适用于大车间，远距离观测场所，可对温度、压力、液位、速度、频率等测量信号进行数字测量显
示控制，使测量值更为清晰。
一、仪表外形
| 型号 | ||||

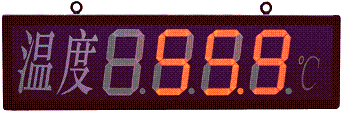

仪表外形 |
| |||

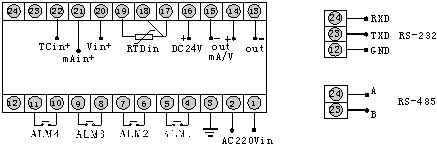

接 线 图 |
|
二、 SWP-B 系列壁挂式大屏幕显示控制仪
型 号 | 代 码 说 明 | |||||||||
SWP-B | □ □□- □ □ - □□ - □ □ □ □ | 系列壁挂式大屏幕显示控制仪 | ||||||||
外形尺寸 | 80 40 | 1170 290mm(8 英寸数码管 ) 用户特殊定制 | ||||||||
控制作用 | 1 3 4 | 测量显示 三位式控制 四限控制或四限报警输出（ P 21 注 2 ） | ||||||||
通讯方式 | □ | 参见“通讯方式”（第 17 页） | ||||||||
输出方式 | □ | 参见“控制输出方式”（第 17 页） | ||||||||
输入类型 | □□ | 参见“输入类型”（下页） | ||||||||
*报警方 式 | N H L | 无报警（可省略） 上限控制 / 报警（四限控制 / 报警 2H ）（ P 21 注 2 ） 下限控制 / 报警（四限控制 / 报警 2L ）（ P 21 注 2 ） | ||||||||
第二报警方 式 | N H L | 无报警（可省略） 上限控制 / 报警（四限控制 / 报警 2H ）（ P 21 注 2 ） 下限控制 / 报警（四限控制 / 报警 2L ）（ P 21 注 2 ） | ||||||||
馈电输出 | P | DC24V 馈电输出 | ||||||||
供电方式 | W T | DC24V 供电 AC220V 供电 | ||||||||
