单通道(一进一出，一进两出)。
正弦波、三角波、方波等信号输入。
模拟量、RS485、继电器接点信号输出。
幅值大于200mV。
可选择配电输出。
输入-电源、输出-电源磁隔离；输入-输出光电隔离。
传输精度（20℃）：0.2%FS。
模块化设计，体积小，功耗低。
全智能，数字化，可通过PCA手持式中文编程器对分频系数、显示增益、输出量程等参数的设置及查看。
插拔式端子，便于安装、维护。
标准的35mmDIN导轨卡式安装。
概述
将频率信号经隔离整形放大后，变送隔离输出所需的信号，也可向现场的一次仪表提供电源回路。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。可带液晶显示，通过红外轻触按键切换显示不同通道的参数，显示实时测量值、理论输出值、单位及通道号。

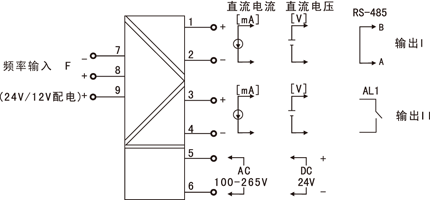

接线图

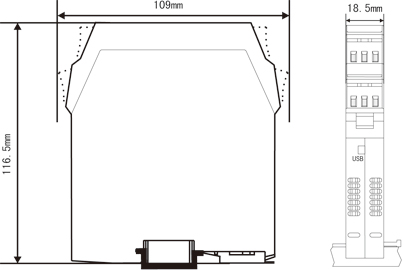

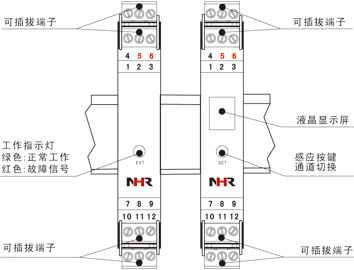

结构外型图

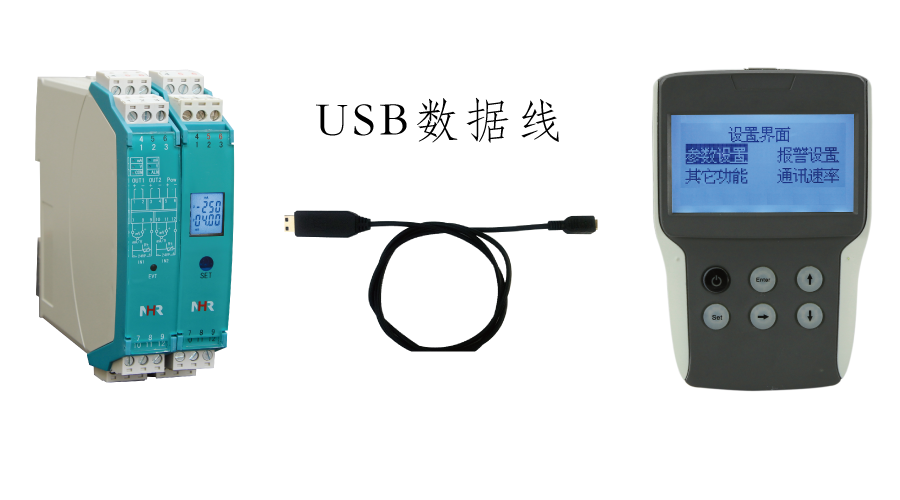

连接示意图
通过USB数据线将仪表与PCA编程器进行连接，可对仪表输入、输出等参数进行设置及查看。
技术参数
| 输入 | |
| 输入信号 | 正弦波、三角波、方波，幅值大于200mV |
| 输入阻抗 | ≥200KΩ |
| 输入频率范围 | 1～10000HZ |
| 输入分辨率 | 0.1HZ |
| 输出 | |
| 输出信号 | 4-20mA，0-10mA，0-20mA，1-5V，0-5V，0-10V(订货时确定或配置PCA手持式中文编程器自行编程) |
| 输出负载 | 4-20mA，0-10mA，0-20mA负载电阻RL≤500Ω， 1-5V，0-5V负载电阻RL≥250KΩ ；0-10V负载电阻RL≥500KΩ （需要更高负载能力时，请在订货时说明） |
| 报警输出 | 继电器，容量：AC125V/0.6A，DC30V/2A |
| 配电电压/最大电流 | 24V/30mA ；12V/30mA（馈电输出时接线端子在10负、11正） |
| RS485通讯 | MODBUS-RTU协议，RS485传输距离≤1000米；信号传输率≤9.6kbps。 |
| 电源 | |
| 电源 | DC24V(±10%)，AC100-265V(50-60Hz) |
| 功耗 | DC24V，单路输出功耗：≤1.7W，双路输出功耗：≤2.2W AC100-265V，单路输出功耗：≤2.5W，双路输出功耗：≤3W |
| 其它参数 | |
| 绝缘电阻 (输入/输出/电源之间) | ≥100MΩ（500VDC时） |
| 绝缘强度 (输入/输出/电源之间) | 1500Vrms (1 min，无火花) |
| 工作温度 | -10～50℃（无凝露、无结冰） |
| 相对湿度 | 25～85%RH |
| 保存温度 | -10～60℃（无凝露、无结冰） |
| 温度漂移 | 0.0075%FS/℃ |
| 安装方式 | 35mmDIN导轨安装 |
| 安装尺寸 | 18.5*109*116.5mm(宽*高*深) |
| 传输精度（20℃） | 0.2%FS |
| 响应时间 | ≤1S |
| 重量 | 约140克 |
| 电磁兼容性 | 符合GB/T18268工业设备应用要求（IEC 61326-1） |
| 适用现场设备 | 频率型传感器 |
仪表选型
| 7 | 8 | 9 | 10 | 11 | 12 | ||||||||||||
| M3 系列智能频率转换器 NHR-M34 | - | □ | - | □ | - | □ | / | □ | / | □ | - | □ | |||||
| 位 | 规格 | 注释 | | | | | | | | | | ↓ Hz | | | | | | | | | | | | | | | | | | ↓ □ | / | | | | | | | | | | | | | | | | | | ↓ □ | | | | | | | | | | | | | | | | | | | | | | | ↓ X V12 V24 | | | | | | | | | | | | | | | | | | | | | | | | | | | | ↓ A D | ||||||||
| 7 | <显示方式> | ||||||||||||||||
| 无显示 | |||||||||||||||||
| 液晶显示 | |||||||||||||||||
| 8 | <输入> | ||||||||||||||||
| 频率信号 | |||||||||||||||||
| 9/10 | <输出> | ||||||||||||||||
| 输出I/输出II(从列表中选择代码) | |||||||||||||||||
| 代码 | 类型 | 代码 | 类型 | ||||||||||||||
| X | 无输出 | 4 | 0-20mA | ||||||||||||||
| 0 | 4-20mA | 5 | 0-10V | ||||||||||||||
| 1 | 1-5V | K1 | 继电器接点(仅 限于输出II） | ||||||||||||||
| 2 | 0-10mA | D1 | RS485通迅(仅 限于输出I) | ||||||||||||||
| 3 | 0-5V | (Modbus RTU) | |||||||||||||||
| 11 | <配电输出> | ||||||||||||||||
| (从列表中选择代码) | |||||||||||||||||
| 无配电 | |||||||||||||||||
| 12V配电 | |||||||||||||||||
| 24V配电 | |||||||||||||||||
| 12 | <电源> | ||||||||||||||||
| AC100-265V 50/60Hz | |||||||||||||||||
| DC24V（±10%） | |||||||||||||||||
备注：
1、仪表可通过PCA手持式中文编程器进行输入类型、输入输出量程等参数的设置及查看。
2、电流输出与电压输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚。
3、订货时请在选型后标注输入量程范围及传感器类型。
4、特殊功能可订制
型号举例：NHR-M34-Y-Hz-0/0/V24-A(F/0～1000Hz)
三端子智能频率转换器带液晶显示，双路输出信号为4～20mA，带24V配电输出，供电电源为AC100～265V，频率输入范围0～1000Hz。
